Brancher un interrupteur VMC double vitesse sans se tromper

Câbler un interrupteur double vitesse VMC ne consiste pas à ajouter un bouton décoratif sur un mur. La commande choisit généralement entre petite vitesse et grande vitesse, pendant que le moteur de ventilation reste raccordé à son circuit électrique dédié.

Avant de parler de fils, il faut donc parler de méthode. Une VMC touche à la ventilation du logement, à l’humidité des pièces d’eau et à une alimentation en 230 V. Si vous ne savez pas identifier la phase, le neutre, la terre et les retours de vitesse avec certitude, le bon geste est de préparer le diagnostic, puis de confier le raccordement à un professionnel.

Peut-on câbler soi-même un interrupteur double vitesse VMC ?

Oui, uniquement si vous savez travailler hors tension, lire la notice du fabricant et reconnaître les conducteurs sans approximation. Le principe courant consiste à amener la phase sur la commande, puis à envoyer un retour vers la petite vitesse ou la grande vitesse du moteur. Mais le bornier exact dépend du modèle de VMC.

C’est le point qui manque souvent dans les anciens tutoriels : il n’existe pas un câblage universel valable pour toutes les VMC. Certaines commandes ont des repères simples, d’autres imposent une logique propre au fabricant. Sur certains modèles, la petite vitesse peut rester alimentée d’une manière spécifique pendant que l’interrupteur sélectionne la grande vitesse. Copier un schéma sans lire la notice est donc la mauvaise économie.

Avant de toucher au câblage, sécurisez le circuit

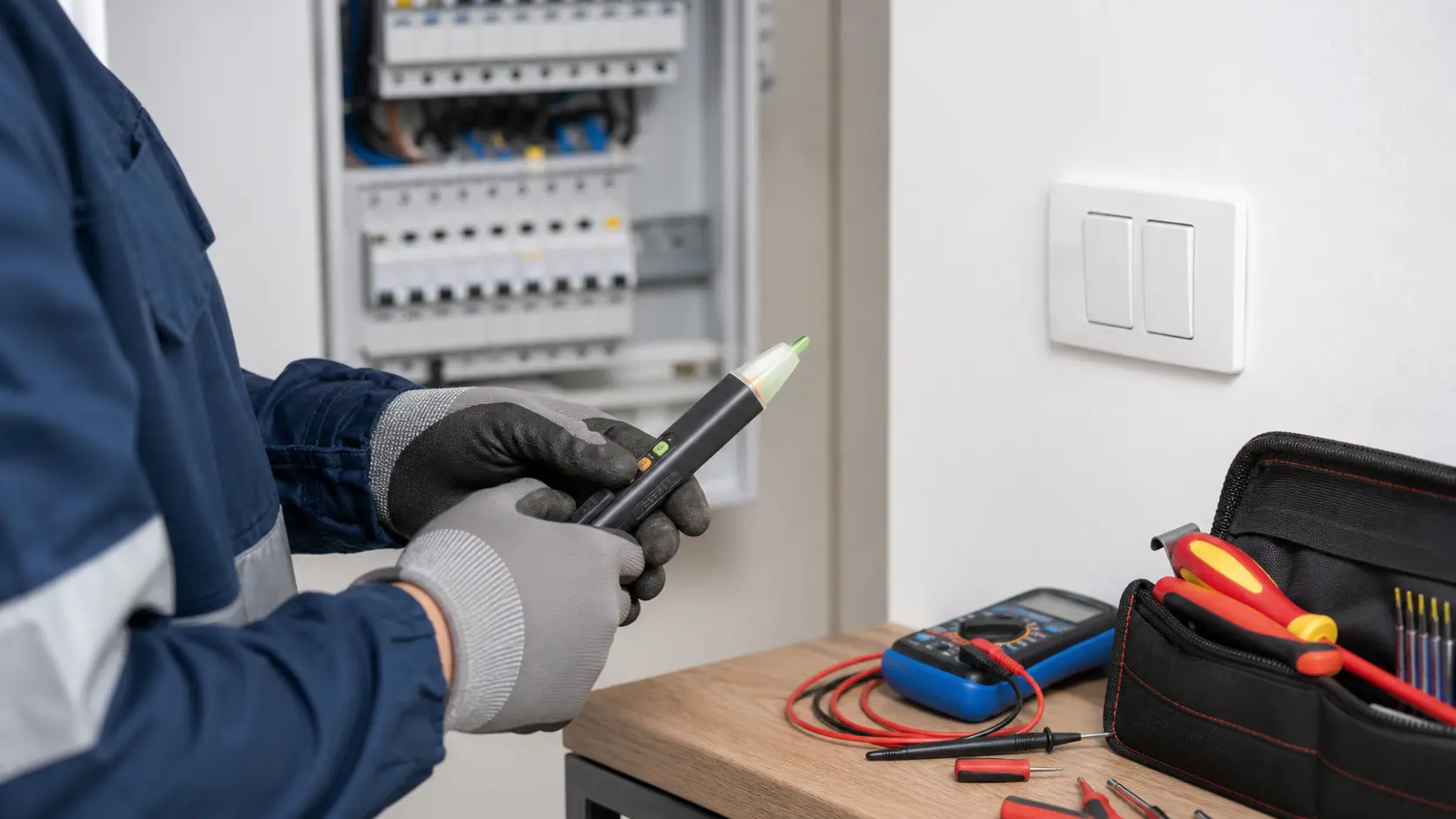

La première étape n’est pas de démonter l’interrupteur. C’est de repérer le circuit concerné, de couper l’alimentation au tableau, puis de contrôler l’absence de tension avec un appareil adapté. Couper “l’interrupteur de la pièce” ne suffit pas : une VMC peut avoir son propre départ, surtout dans une installation rénovée.

Legrand rappelle qu’un circuit dédié à la VMC s’inscrit dans les préconisations de la NF C 15-100, avec protection différentielle 30 mA et disjoncteur divisionnaire adapté, souvent 2 A pour une VMC domestique standard. La notice constructeur peut imposer une section, un calibre ou une logique de commande précise : ce sont ces documents qui arbitrent, pas l’apparence du bouton.

Lire le bornier de la VMC avant de raccorder l’interrupteur

Sur le papier, le raccordement semble simple : une alimentation, une commande, deux vitesses. Sur le chantier, tout se joue dans les repères du bornier. Cherchez les indications de type L, N, terre, PV, GV, vitesse 1, vitesse 2 ou pictogrammes du fabricant. Si ces repères ne sont pas lisibles, le câblage ne doit pas être deviné.

La logique décorative de l’appareillage mural ne doit pas masquer la logique technique. Un joli double bouton peut très bien être inadapté si son contact ne correspond pas au besoin de la VMC. Inversement, un interrupteur spécialisé VMC peut être discret et parfaitement intégré à la pièce, à condition de respecter la fonction de chaque borne.

1. Vérifiez que l’interrupteur est bien prévu pour une commande VMC deux vitesses.
2. Repérez le schéma du fabricant avant de déplacer un conducteur.
3. Gardez une photo de l’ancien câblage uniquement comme aide-mémoire, jamais comme preuve suffisante.
4. Ne mélangez pas circuit d’éclairage, alimentation VMC et retour de vitesse.

Petite vitesse, grande vitesse et marche arrêt : ne mélangez pas les usages

Beaucoup de logements n’ont pas besoin d’un vrai arrêt de VMC au quotidien. La ventilation doit souvent rester active pour évacuer l’humidité et préserver l’air intérieur. Dans cette logique, l’interrupteur ne sert pas à “couper la ventilation”, mais à passer d’un débit normal à un débit renforcé pendant une douche, une cuisson ou une période d’humidité.

La confusion vient des mécanismes muraux qui ressemblent aux interrupteurs d’éclairage. Une commande VMC peut avoir deux positions, mais cela ne signifie pas toujours arrêt/marche. Elle peut sélectionner PV/GV, ou maintenir une vitesse de base avec une surventilation ponctuelle. Là encore, le confort d’usage dépend d’une lecture correcte du schéma, pas du nombre de touches visibles.

Les erreurs fréquentes lors du remplacement d’une commande VMC

La première erreur consiste à recopier l’ancien interrupteur fil pour fil. C’est tentant, surtout quand l’ancien mécanisme fonctionnait encore à moitié. Mais une installation ancienne peut déjà avoir été bricolée, ou utiliser une commande qui ne correspond plus à la nouvelle VMC. La bonne méthode consiste à repartir de la notice actuelle et du bornier réel.

La deuxième erreur est de se fier uniquement aux couleurs. En rénovation, un fil rouge n’est pas toujours une phase correctement identifiée, et un fil bleu n’est pas une garantie absolue si l’installation a été modifiée. Les couleurs donnent un indice ; elles ne remplacent pas la vérification électrique.

La troisième erreur est plus discrète : installer un interrupteur parfaitement propre, mais mal placé dans l’usage. Si la commande est loin de la cuisine ou de la salle d’eau, personne ne pense à passer en grande vitesse au bon moment. Le design d’un appareillage ne se limite donc pas à la plaque visible ; il inclut le geste quotidien.

Tester les deux vitesses sans masquer un défaut

Une fois le raccordement terminé par une personne compétente, le test ne se limite pas à entendre un bruit de moteur. Il faut vérifier que la petite vitesse fonctionne comme régime normal, que la grande vitesse se déclenche clairement, et que la commande revient à un usage compréhensible pour les habitants. Une VMC qui tourne mais dont les vitesses sont inversées reste une installation mal lue.

Le contrôle se fait aussi dans la pièce. Une bouche qui aspire faiblement, une gaine écrasée, un moteur bruyant ou une commande qui chauffe anormalement ne se corrigent pas avec un simple changement de plaque. Dans ce cas, le problème peut venir du raccordement, du réseau de gaines, du moteur ou d’un appareil inadapté au volume à ventiler.

Notez enfin le comportement obtenu. Cette trace simple aide lors d’un entretien futur, surtout si la VMC est intégrée dans un faux plafond ou un local technique peu accessible.

Quand faut-il appeler un électricien ?

Appelez un professionnel si le tableau n’est pas repéré, si la VMC n’a plus de notice, si plusieurs fils arrivent sans logique claire, si l’ancien interrupteur commandait aussi un autre appareil, ou si vous devez tirer une nouvelle ligne. Ce ne sont pas de petits détails : ce sont les situations où une erreur peut créer un défaut durable et difficile à diagnostiquer.

Un électricien ne sert pas seulement à “faire à votre place”. Il peut confirmer le circuit dédié, vérifier la protection, choisir la bonne commande, tester les deux vitesses et rendre une installation plus lisible pour le prochain entretien. Dans une rénovation soignée, cette clarté vaut autant que la plaque d’interrupteur elle-même.

Le bon résultat se voit aussi dans l’usage de la pièce

Un interrupteur VMC réussi disparaît presque du décor. La plaque est alignée, la commande tombe sous la main, la grande vitesse est facile à activer, et la ventilation reste cohérente avec l’humidité réelle de la pièce. Le meilleur câblage est celui qui ne demande plus d’y penser.

Avant de refermer le chantier, testez les vitesses, écoutez le moteur, vérifiez que la bouche aspire correctement et observez la pièce après une douche ou une cuisson. Si la ventilation répond clairement à l’usage, le câblage n’est plus seulement conforme : il devient un élément discret du confort intérieur.
