Installer un ressort régulateur Briggs Stratton sans dérégler le moteur

Un ressort régulateur Briggs Stratton se remplace sans chercher à “régler au feeling” le régime moteur. La bonne méthode tient en trois décisions : identifier le moteur, photographier la tringlerie avant démontage, puis remonter le ressort au même point d’accroche avec une pièce compatible.

Ce guide ne remplace pas la notice du modèle exact. Les moteurs Briggs & Stratton utilisent plusieurs architectures de régulation, mécaniques ou pneumatiques, et le ressort n’a pas toujours la même forme ni la même tension. L’objectif est donc de sécuriser l’intervention, d’éviter les erreurs de montage et de reconnaître le moment où il faut s’arrêter.

La bonne réponse : remplacer à l’identique, puis tester prudemment

Pour installer un ressort régulateur Briggs Stratton, il faut retrouver la référence compatible, repérer exactement l’ancien montage, accrocher le nouveau ressort sans déformer la tringlerie, vérifier que le levier revient librement, puis tester le moteur sans chercher à modifier sa vitesse maximale.

Si l’ancien ressort a disparu, si plusieurs trous sont possibles ou si le moteur accélère trop fort après remontage, ne devinez pas. La vue éclatée du moteur ou le manuel de service deviennent alors indispensables, parce qu’un ressort placé dans le mauvais trou peut changer la tension et provoquer un régime instable.

La réparation est accessible, mais elle demande de la mesure. Le ressort paraît minuscule ; son effet sur le papillon d’accélérateur est pourtant direct.

Avant de démonter, identifiez le moteur et le type de régulation

Le nom Briggs & Stratton ne suffit pas. Deux tondeuses très proches peuvent recevoir des moteurs différents, avec des ressorts qui se ressemblent mais ne travaillent pas pareil. Cherchez la plaque ou le marquage du moteur, puis notez le model, type et code. Ces numéros servent à retrouver la liste de pièces et la vue éclatée officielle, avec le bon dessin de carburateur, de levier et de ressort, au lieu de travailler sur une photo générique.

Regardez ensuite le mécanisme visible. Un régulateur mécanique travaille avec des masselottes internes et un levier ; un régulateur pneumatique utilise le flux d’air du volant moteur et une palette. Dans les deux cas, le ressort tire le papillon vers l’ouverture pendant que le régulateur cherche à le refermer pour maintenir le régime. Cette opposition explique pourquoi la tension du ressort ne doit pas être improvisée, même si le moteur semble mieux répondre pendant quelques secondes.

Avant de toucher quoi que ce soit, photographiez la zone depuis deux angles. La photo doit montrer le carburateur, le levier de régulateur, le ressort, la tringle et les trous utilisés. Une image floue prise trop près ne servira pas au remontage.

Choisir le bon ressort évite la plupart des mauvais réglages

La tentation est forte de commander un ressort “qui ressemble”. C’est justement le piège. Une longueur proche ou un diamètre de fil similaire ne garantit pas la même force de rappel. Sur un régulateur, cette différence se traduit par un moteur qui cherche son régime, accélère trop ou refuse de revenir proprement.

La recherche de pièce doit donc partir du moteur, pas seulement de la tondeuse. Une machine vendue sous une marque de jardinage peut recevoir plusieurs séries Briggs & Stratton selon l’année, la cylindrée ou le marché. Avec le model, type et code, vous pouvez comparer la vue éclatée, repérer le ressort de régulateur et distinguer les ressorts voisins qui n’ont pas le même rôle, notamment les ressorts de rappel ou de commande.

Pour approfondir ce point, consultez Installer un faux plafond sur un plafond, qui traite plus précisément de installer un faux plafond sur un plafond en lattis-plâtre ancien.

Quand la pièce neuve arrive, contrôlez-la avant montage. Elle ne doit pas être tordue, oxydée, écrasée dans le colis ou remplacée par un ressort générique au comportement incertain. Sur un petit moteur, une pièce simple peut avoir une fonction critique.

Gardez aussi l’ancien ressort si vous l’avez encore. Même détendu ou cassé, il donne des indices sur l’encombrement, le sens d’accroche et le passage autour du mécanisme.

Sécuriser la tondeuse avant d’approcher la tringlerie

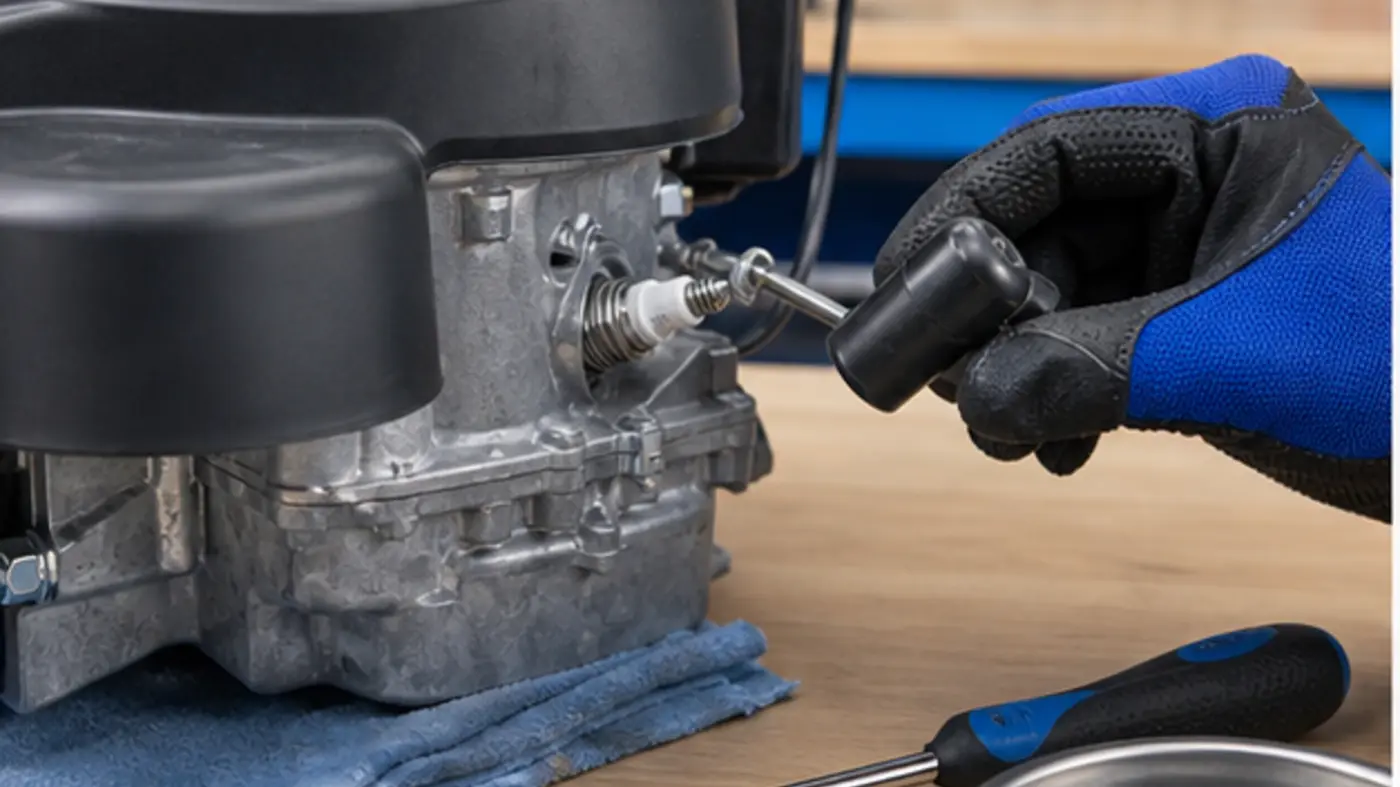

La préparation n’est pas décorative. Posez la machine sur une surface stable, laissez refroidir le moteur et retirez l’antiparasite de bougie. Si la tondeuse vient de tourner, attendez aussi que l’échappement et le carter soient froids. Un moteur arrêté peut encore brûler ou repartir si la sécurité est négligée, surtout quand la main travaille près du carburateur, du lanceur et des pièces qui reviennent sous tension après manipulation répétée minutieuse.

Travaillez avec une pince à bec fin, une lampe, un chiffon propre et un petit bac pour les vis. Évitez les grands gestes : les ressorts et tringles autour du carburateur se déforment vite, et une pièce légèrement tordue suffit à créer un ralenti irrégulier.

La zone doit rester lisible. Nettoyez la poussière d’herbe avant le démontage, mais sans souffler violemment vers le carburateur ouvert. Le but est de voir les points d’ancrage, pas d’envoyer des débris dans l’admission.

Installer le ressort régulateur sans fausser le réglage

Commencez par dégager uniquement ce qui empêche l’accès : capot, filtre à air ou petit carter selon le moteur. Ne démontez pas plus que nécessaire. Plus vous retirez d’éléments, plus vous augmentez le risque de mélanger vis, tringles et ressorts voisins. Gardez les pièces dans l’ordre de démontage, car la mémoire visuelle disparaît vite quand plusieurs petites fixations se ressemblent et que la machine reste ouverte plusieurs minutes sur l’établi propre.

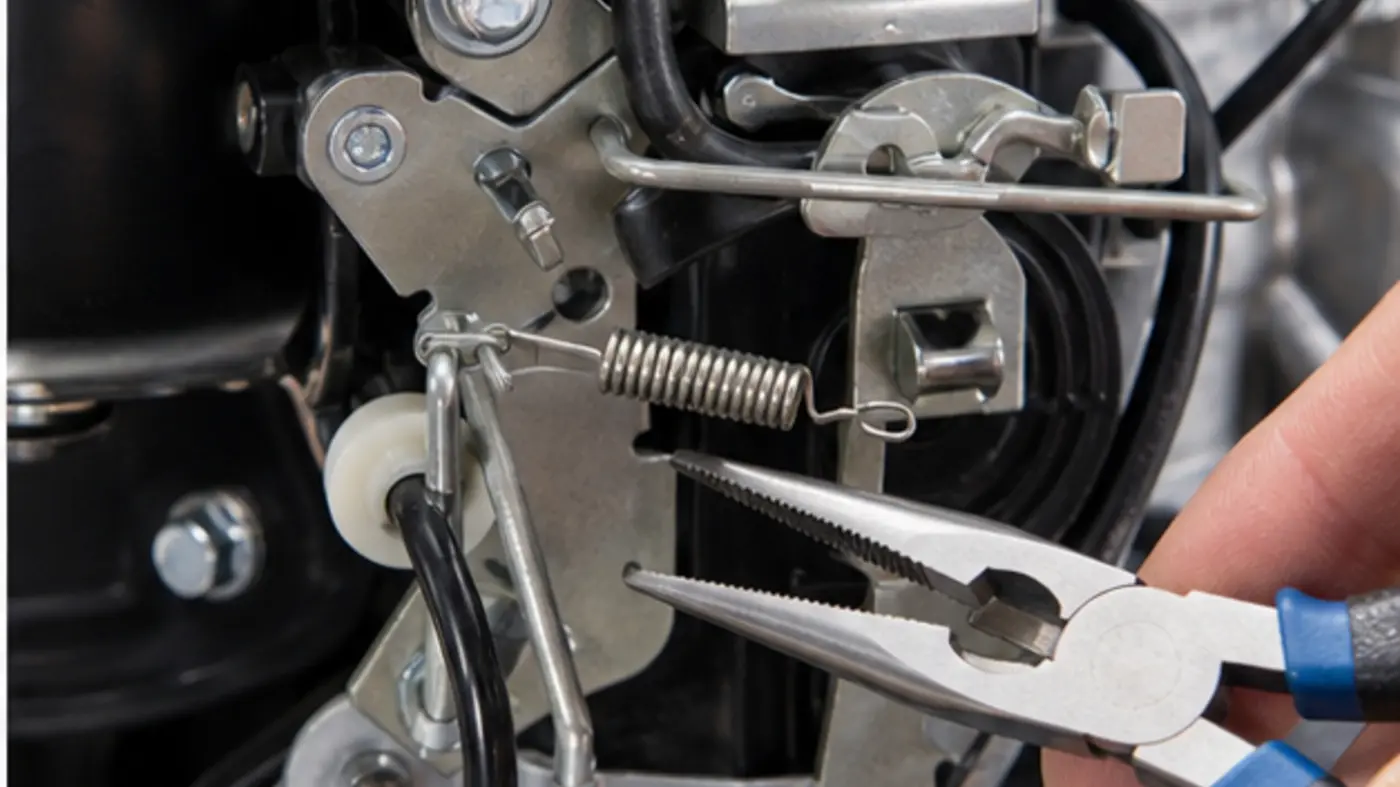

Si l’ancien ressort est encore en place, observez son orientation avant de le décrocher. Repérez le côté fixe, le côté mobile et le trajet autour des autres pièces. Le nouveau ressort doit être posé sans étirement excessif : on l’amène avec la pince, on accroche une extrémité, puis l’autre, en gardant l’alignement naturel de la spire. La bonne pose paraît presque trop simple quand le ressort est le bon, parce qu’elle ne demande ni torsion ni levier agressif.

N’utilisez pas un tournevis comme levier brutal. Un ressort marqué, une tringle pliée ou un trou agrandi changera la réaction du régulateur. La bonne sensation est nette : la pièce s’accroche, reste droite et ne force pas contre un obstacle.

• Ne changez pas de trou si vous n’avez pas la vue éclatée ou une photo fiable.
• Ne raccourcissez pas le ressort pour obtenir plus de régime.
• Ne mélangez pas ressort de régulateur, ressort de rappel et tringle d’accélérateur.
• Ne démarrez pas si le papillon reste bloqué en position ouverte.

Contrôler le mouvement avant de remettre le moteur en route

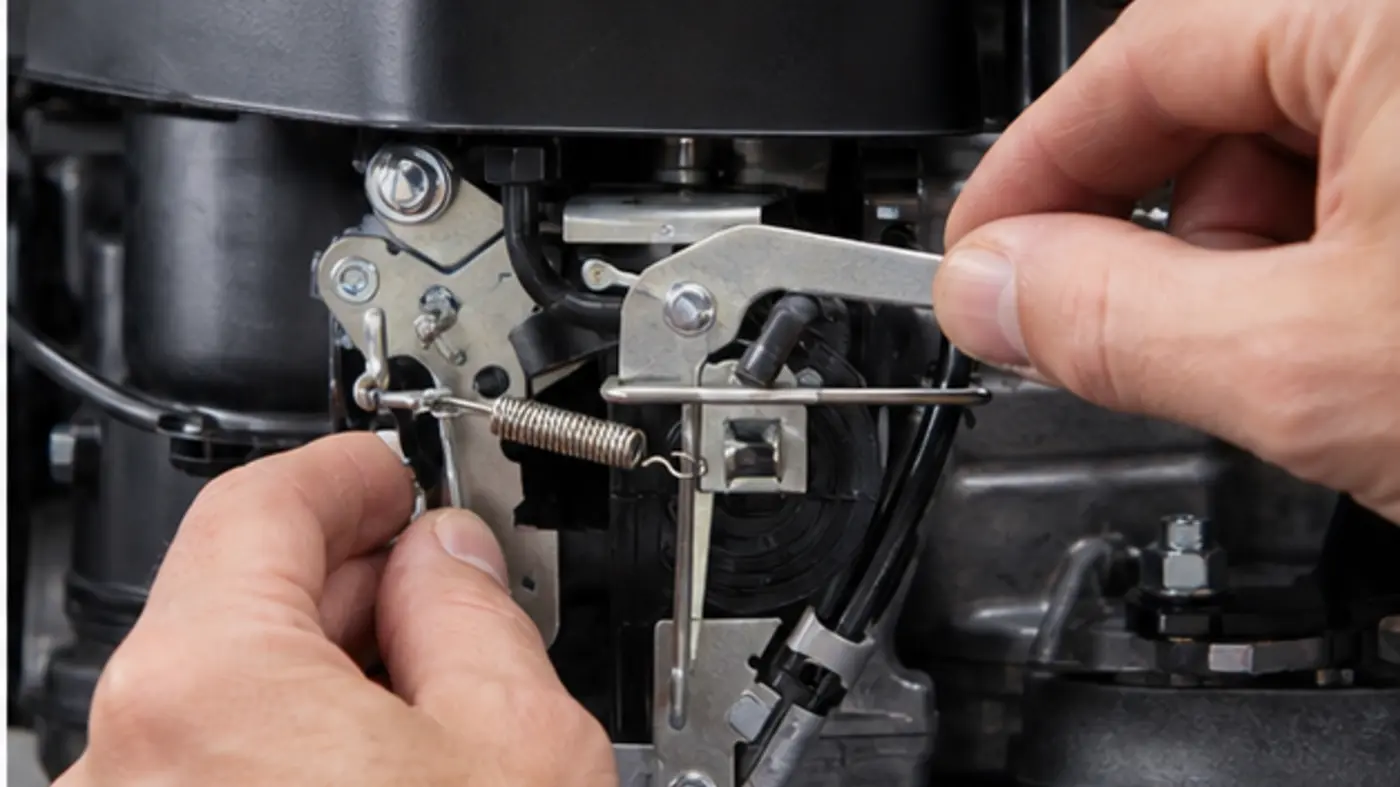

Une fois le ressort posé, testez à la main le mouvement du levier et de la commande d’accélérateur. Le mécanisme doit bouger sans gratter, revenir sans retard et ne pas coincer contre le carter ou le filtre à air. Ce contrôle vaut mieux qu’un démarrage précipité.

Regardez surtout le retour du papillon. S’il reste ouvert, s’il tremble ou si la tringle tire de travers, coupez l’intervention et reprenez l’identification. Un moteur qui s’emballe peut s’abîmer très vite, et la tondeuse devient dangereuse à manipuler.

Au premier démarrage, restez prêt à couper immédiatement. Le test doit être court, en extérieur, sans charge excessive. Cherchez un ralenti cohérent, une accélération régulière et une capacité du moteur à stabiliser son régime quand la charge change légèrement.

Régler ce qui entoure le ressort sans toucher au régime maximal

Après remplacement, il est normal de revoir l’environnement immédiat : filtre à air, câble de commande, saletés autour du carburateur, durite fatiguée, vis de carter mal reposée ou ressort voisin décroché. Ce sont des détails discrets, mais ils peuvent donner l’impression que le régulateur est mal réglé alors que le problème vient d’un frottement, d’une arrivée d’air perturbée, d’un câble resté trop tendu ou d’un capot mal repositionné après remontage complet.

En revanche, ne corrigez pas un comportement douteux en augmentant la tension du ressort. Le régime maximal prévu par le constructeur dépend du moteur et de l’équipement. Si le moteur manque de puissance, la cause peut être le carburant, la lame, le filtre, l’encrassement, une prise d’air ou l’entretien général. Modifier la vitesse de consigne masque le symptôme et augmente le risque mécanique, sans résoudre la vraie panne ni stabiliser durablement la coupe.

Un bon contrôle se fait par petites étapes : mouvement à la main, remontage des protections, démarrage court, écoute du régime, arrêt, inspection visuelle. Cette cadence paraît lente, mais elle évite de refermer un capot sur une tringlerie qui travaille de travers.

Les symptômes qui signalent un mauvais montage

Un montage incorrect ne se voit pas toujours à l’œil nu. Le moteur peut démarrer, puis accélérer trop fort, osciller, caler à la remise des gaz ou ne plus tenir son régime dans l’herbe. Ces symptômes pointent souvent vers un mauvais point d’accroche, une tension incorrecte ou une tringlerie qui frotte.

Il faut aussi vérifier ce qui entoure le ressort. Un carburateur encrassé, un filtre à air saturé, un câble d’accélérateur dur ou une ancienne tringle tordue peuvent donner l’impression que le ressort est responsable. La réparation la plus propre consiste donc à isoler les causes une par une.

Quand arrêter et passer par un réparateur

Arrêtez si vous n’identifiez pas le modèle, si l’ancien ressort manque, si la vue éclatée ne correspond pas à votre moteur ou si le régime devient incontrôlable. Dans ces situations, continuer “à l’instinct” coûte plus cher qu’un diagnostic propre. Le régulateur protège le moteur autant qu’il améliore le confort de coupe, et un emballement peut abîmer rapidement une petite mécanique déjà fatiguée ou mal lubrifiée.

Un professionnel pourra aussi vérifier l’axe de régulateur, la carburation, le câble de commande et les réglages liés au régime maximal. Ce sont des zones où une erreur peut dépasser le simple inconfort : usure prématurée, vibrations, échauffement ou comportement imprévisible.

Le bon seuil est simple : si le moteur ne revient pas naturellement à un régime stable, on ne force pas.

Cette prudence vaut encore plus sur une machine ancienne. Le ressort neuf peut révéler un jeu déjà présent dans le levier, une commande fatiguée ou un carburateur qui avait été compensé par de mauvais bricolages. Dans ce cas, la bonne réparation consiste à remettre l’ensemble de commande dans son état normal, pas seulement à déplacer le ressort jusqu’à obtenir un son acceptable pendant quelques minutes.

Le bon montage est celui qui reste discret

Un ressort régulateur bien installé ne donne pas l’impression d’avoir transformé le moteur. Il rend simplement son comportement plus propre : démarrage plus prévisible, régime mieux tenu, accélération moins erratique et tondeuse plus agréable à utiliser. C’est précisément pour cela qu’il faut respecter le montage d’origine.

La recommandation concrète tient en une phrase : identifiez le moteur, copiez le chemin du ressort, vérifiez le retour à la main et ne cherchez jamais à gagner de la puissance en changeant la tension. Sur une petite mécanique, la précision vaut mieux que la force.
